Пристрій водяної теплої підлоги – монтаж та схема підключення опалення до котла, батареї та змішувального вузла.

Цей вид обігріву набув популярності за рахунок своєї економічності та якості розподілу тепла в приміщенні. Теплі водяні підлоги поширюють його знизу вгору, що забезпечує рівномірне поширення його приміщення без утворення холодних зон.

У квартирах, як старих будинків, так і новобудовах, облаштування подібної системи вимагає деяких додаткових компонентів і нюансів. Це пов’язано із загальною системою опалення, де кожна квартира залежить від стояків і батарей сусідів.

Найчастіше застосовується схема водяної теплої підлоги в приватному будинку, але навіть у цьому випадку її потрібно заздалегідь внести в кошторис, визначивши, який саме тип монтуватиметься.

Типи монтажних схем

Перш ніж приступати до вибору, яку систему встановити, потрібно зробити схему, розрахунок, монтаж водяної теплої підлоги та ряд попередніх робіт:

1. Щоб правильно зробити розрахунки, потрібно визначитися з оптимальною температурою поверхні, яка не однакова для різних приміщень:
   • у житлових зонах – це +29;
   • де потрібно підвищений обігрів, наприклад, у кімнатах із зовнішніми стінами – +35;
   • приміщенням з високою вологістю, наприклад, басейнам або ванним – +33;
   • при паркетному фінішному покритті – +27 градусів.
2. Наступний розрахунок пов’язаний із площею кімнати: чим вона більша, тим менший крок буде між трубами.
3. У великих приміщеннях схема теплої водяної підлоги розбивається на ділянки, і кожен із них монтується окремо.

При складанні монтажних схем теплої водяної підлоги враховуються матеріали, з яких виготовлені труби. Найпопулярнішими, довговічними та доступними за ціною є пластикові аналоги.

На другому місці гофровані із нержавіючих матеріалів. Найдорожчі, але й найнадійніші – це мідні труби.

Розрізняють кілька типів монтажних схем укладання теплої водяної підлоги:

1. Влаштування водяної теплої підлоги по бетонній стяжці.
2. Схема, основу якої полістирольні мати.
3. Теплі підлоги (водяні), монтажні схеми яких виготовлені на дерев’яній основі.

Кожна з них має власний набір плюсів і мінусів, які краще знати заздалегідь.

Влаштування водяної теплої підлоги: способи розподілу труб

Як укласти труби в теплій підлозі – дуже важливе питання, тому що відповідь на нього залежить від таких факторів, як площа кімнати, її вигляд (квадрат, прямокутник) та наявність або відсутність зовнішніх стін.

Існують такі схеми розкладки теплої водяної підлоги:

1. Спіральний тип – підходить для великих площ.
2. Подвійна змія хороша для вузьких довгих кімнат.
3. Подвійна спіраль застосовується, коли потрібно поділити велике приміщення на 2 частини.
4. Проста «змійка» використовується, коли тепла підлога є додатковою системою обігріву.
5. Розташування «равликом» підійде для невеликої квадратної кімнати.

Так само монтажні схеми поділяються на підставі, на яку вони монтуються.

По бетонній стяжці

Як зробити водяну теплу підлогу по бетонній стяжці?

Цей тип теплої підлоги складається з наступних шарів:

1. Ізоляція (товщина від 3 см при густині від 35 кг на м3) укладається безпосередньо на основу. Якщо воно нерівне, то необхідно зробити додаткову стяжку і вирівняти підлогу. Найкращим матеріалом вважаються спеціальні мати з фіксаторами.
2. Наступний шар “пирога” – це укладання труб. Розрахунок кроку та кількість метрів потрібно зробити заздалегідь, спираючись на площу приміщення та необхідну температуру в ньому. Спростити розрахунки допоможе спеціальний онлайн-калькулятор. Найкращим варіантом монтажної схеми з бетонної основи вважається та, де передбачено укладання труб двома контурами. При цьому відбувається оптимальний нагрівання приміщення при мінімальних витратах, оскільки поки одні труби остигають, інші нагріваються, забезпечуючи рівномірний розподіл тепла по підлоговому покриттю.
3. Для компенсації розширення бетонної стяжки у схемі є демпферна стрічка по периметру кімнати.
4. Армована сітка укладається безпосередньо на утеплювач.
5. Наступний шар – це бетонна стяжка поверх труб.
6. Закінчується монтажна схема укладанням фінішного покриття.

Так виглядає найпоширеніший тип теплої водяної підлоги.

Полістирольна система

При складанні цієї схеми передбачено використання полістирольних матів, які дозволяють зібрати найлегшу за вагою теплу підлогу.

Монтаж подібної конструкції не потребує бетонних стяжок, а отже, проводиться швидше. Її можна не тільки вносити в кошторис будинку при будівництві, а й застосовувати при капремонті квартири. По товщині – це найтонший вид теплої підлоги.

В основі полістирольних матів лежать алюмінієві пластини із спеціальними пазами. У вигляді утеплювача з ними добре поєднувати гіпсоволокнисті плити. Зручність цієї конструкції ще й у тому, що фінішне покриття можна класти безпосередньо на ці утеплювачі.

Схема влаштування теплої водяної підлоги виглядає наступним чином:

• основа;
• наступний шар – полістирольні плити;
• труби опалювальної системи;
• потім гідроізоляція;
• останній шар – покриття для підлоги.

Це сучасний спосіб монтажу теплої водяної підлоги.

Укладання підлоги при дерев’яній основі

Коли в основі знаходяться дерев’яні підлоги, застосовується модульна схема, до складу якої входять плити ОСП з готовими канавками для труб. Вони бувають різної конфігурації, що дозволяє обрати оптимальний варіант для будь-якого приміщення.

Готовий контур після укладання та закріплення труб фахівці рекомендують накривати гіпсоволокнистими плитами, на які стелиться фінішне покриття.

На дерев’яну підлогу можна укладати не тільки готові модулі, але і рейки ОСП, укладені на лаги статі на відстані один від одного трохи більшому, ніж діаметр труб. Цю систему слід накрити тим самим видом плит, що і в модульній схемі.

Змішувач

Схема змішувального вузла водяної теплої підлоги реалізується або за допомогою двоходового та балансувального клапанів, або їх триходовим аналогом.

При першому способі до колектора приєднаний теплоносій з постійним рівнем температури.

Триходовий клапан має велику пропускну потужність, але його слабкою ланкою є стрибки температури, яку складно контролювати.

Схема підключення водяної теплої підлоги з двоходовим клапаном:

1. За даними, які показує виносний датчик, регулюється робота клапана.
2. Через нього надходить гаряча вода від котла, а через балансувальний клапан подається вже охолола вода зі зворотної труби.
3. У місці стику обидва потоки змішуються, а датчик контролює кількість гарячої води.
4. Щоб не відбулося повернення води, на обернені ставляться спеціальні клапани, що дозволяє регулювати як подачу води, так і її температуру.

За цією схемою холодна вода надходить регулярно, тоді як гаряча – у міру наданості при реагуванні датчика на температуру в системі.

Схема з триходовим клапаном заснована на тому, що води змішуються безпосередньо в ньому, тому температурний режим залежить виключно від якості його роботи. Вона підходить при великих площах теплої водяної підлоги.

Система підлогового обігріву складається з 3-х основних компонентів:

1. Колектор.
2. Опалювальні труби.
3. Насоси.

Схема колектора теплої водяної підлоги складається з трубок, зібраних в єдиному місці, де здійснюється об’єднання різних водних потоків в єдине ціле.

Існує 3 способи з’єднання:

1. При послідовному типі відбувається підвищення продуктивності, що забезпечує споживачів максимальною кількістю тепла. Найпоширеніший варіант.
2. Паралельна схема розведення теплої водяної підлоги призводить до невеликої втрати тепла, але дозволяє використовувати двоходовий клапан, що забезпечує регулювання процесом.
3. При комбінованому типі використовують обидва види підключення, які можна перемикати залежно від потреб у теплі.

Схема колектора складається з:

• різного типу клапанів, які встановлюються на подавальних та зворотних гілках;
• насос;
• трубопроводу;
• спеціального регулювального обладнання.

Коли тепла водяна підлога має велику площу, то крім головного колектора застосовується змішувач, приєднаний до батареї.

Схема підключення водяної теплої підлоги до котла:

1. Керівний термостатичний клапан, що має дистанційний температурний датчик.
2. Клапан балансувальний.
3. Насос циркуляційний.
4. Термостат накладний електричний запобіжний.
5. Електропривод клапанів колекторної групи.
6. Колекторна група теплої підлоги.
7. Байпас (удаваний клапан) колекторної групи.
8. Термостат (терморегулятор).

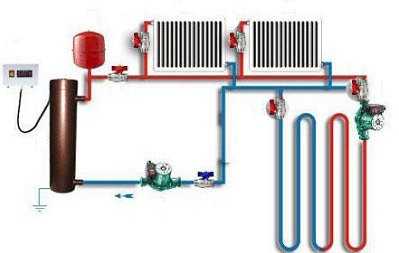

Схема підключення водяної теплої підлоги та батарей в однотрубній опалювальній системі складається з:

• казана;
• системи безпеки;
• кількох вентилів;
• розширювального бака;
• насос.

Батареяи складаються з двох гілок: подавальної та обратки. На кожній з них встановлено вентиль. Всі батареї так само забезпечені як подавальним, так і зворотним вентилями. Це зроблено для того, щоб у разі поломки можна замінити батарею без зливу системи в цілому.

Найбільша ефективність досягається, коли подача до батареї здійснюється зверху від верхньої гілки, а обратка йде від нього знизу.

Така схема підходить для підключення одноповерхової будівлі невеликої площі. Якщо будинок має 2 поверхи, то доведеться на кожному встановлювати окрему гілку.

При підключенні до двотрубної системи опалення різниця в тому, що до батарей ведуть труба, що подає і зворотна, окремо.
