Батарея опалення сталева (плоска) – особливості конструкції тонких панельних батарей, переваги та недоліки вертикальних настінних видів, а також пластинчасті моделі зі сталі

Коли споживач зупиняє свій вибір на сталевих батареях опалення при заміні старих, це цілком обґрунтоване та вигідне у багатьох відношеннях рішення.

Панельні, як і сталеві пластинчасті батареї опалення мають ряд переваг, які роблять їх вельми популярними не тільки на вітчизняному ринку, а й на світовому і пов’язано це, перш за все, з технологією їх виробництва.

Батарея опалення сталева: особливості конструкції

Як відомо, сталь чудово передає тепло, а це перша і найважливіша ознака хороших опалювальних пристроїв. Батарея опалення сталева (плоска) виготовляють із листової сталі найвищої якості не менше 1.2 мм товщини.

Репутація цього металу не надто висока, коли розмова заходить про його слабку стійкість до корозії, а отже, і до особливо трепетного «взаємини» з носієм. Так було раніше, але, на жаль, цей стереотип досі живий в умах споживачів.

Сучасні виробники навчилися оминати слабкі сторони сталі, обробляючи вироби спеціальними антикорозійними складами.

Так само не менш цікаво виглядають тонкі панельні батареї, оскільки принцип їх виготовлення трохи змінився на краще:

1. Основа сталевих батарей залишилася незмінною. Листову тонку сталь штампують і під час цього процесу на її внутрішній стороні утворюються два горизонтальні канали, що проходять вгорі і внизу вироби і множини вертикальних (точніше по 3 на кожні 10 см). Саме ними проходить теплоносій, коли батарея підключена до мережі опалення.
2. Два штамповані елементи за допомогою зварювання з’єднуються воєдиноутворюючи панель майбутнього батареї.
3. До неї приєднуються інші деталі, наприклад, конвектор та монтажна арматура.
4. Готовий виріб піддається зовнішньому забарвленню. Сучасні технології роблять це дуже ефективно.

Вибираючи плоска батарея сталевий в якості обігрівача в квартиру, особливу увагу слід приділити способу його фарбування. Ці відомості вказуються у техпаспорті кожного виробу. Саме від того, яка технологія при цьому застосовувалася, і наскільки якісно була зроблена, залежить довговічність конструкції. Найкращим прийнято вважати спосіб катодного електрофорезу, який не лише надає виробу гарного товарного вигляду, а й захищає від корозії та механічних пошкоджень.

Крім методу фарбування у техпаспорті виробу вказується, під яким тиском воно проходило випробування. Це ще один важливий фактор, оскільки батарея опалення сталева плоска, що витримала навантаження 13 атмосфер, гарантовано прослужить 10-15 років.

Класифікація батарей

Як відомо навіть не фахівцям, чим більша площа обігрівача, тим він потужніший, а значить, швидше нагріває приміщення. Сталевий штампована батарея опалення може бути ефективним не лише через розмір.

Для більшої тепловіддачі до деяких моделей панельних батарей приєднуються конвектори, завдання яких – поширювати нагріте повітря по приміщенню.

Таким чином, ці обігрівачі поділяються на такі типи:

1. Однопанельні, що складаються лише з основного елемента та монтажних арматур. Подібна батарея хороший там, де вікно не є причиною тепловтрат. Такий виріб випускається під номером 10.
2. Однопанельний з теплообмінником – це модель потужніша, оскільки має ребра. У таблиці класифікації йде номер 11. Як правило, перший і другий варіант – це найдешевші типи виробів.
3. Двох панельні батареї також можуть складатися або тільки з основних елементів (тип 20), або до них додаються 1 або 2 ребра (21 та 22 відповідно). Останні є оптимальним варіантом за ціною та ефективності роботи.
4. Трьох панельні моделі оснащені трьома елементами та конвекторами (тип 33). Це найбільш потужні, важчі та дорогі вироби.

Кожен із перерахованих типів батарей хороший, головне, щоб система опалення та площа приміщення відповідали їх технічним характеристикам. Для батарей класу 21, 22 і 33 властиво мати бічні та верхні кожухи, які надають їм стильнішого вигляду.

Панельні батареї – фото:

Співвідношення розміру та потужності

Як правильно всі види сталевих батарей поділяються не лише за своїм типом, але й розмірами – висотою та довжиною, від яких залежить їхня потужність.

Наприклад, найменшу тепловіддачу мають вироби 10 і 11 типу з висотою 300 мм і довжиною 400 мм – всього 265 Вт, тоді як при тих же габаритах у моделі типу 21 вона дорівнює 370 Вт, а у 22 – 476 відповідно.

Висота сталевих панельних батарей варіюється від 300 мм (найменші) до 600 мм, а довжина від 400 мм до 3000 мм.

Таким чином, можна обчислити, якого розміру та типу придбати батарею для кожного окремого приміщення з урахуванням тепловтрат у ньому та його площі.

Вертикальні моделі

Крім звичних батарей, які зазвичай монтуються під вікном, існують такі цікаві дизайнерські варіанти, як вертикальні панельні батареї опалення. Їм властива велика висота – від 1000 мм і від.

Подібні батареї найчастіше використовуються як доповнення або прикраса інтер’єру приміщення з можливістю його якісного обігріву (прохання не плутати їх із високими панельними батареїми, висота яких до 900 мм).

Як правило, вертикальний панельна батарея з нижнім типом підключення користується більшою популярністю, так як його можна встановити в будь-якому вільному куті або біля стіни, ніші або перегородки.

Це дозволяє заощадити життєвий простір і надати кімнаті більш естетичного вигляду, прибравши всі труби в підлогу. Крім цього, обігрів повітря на висоті людського росту вважається більш ефективним. в якості вішалки або тримача для рушників.

Настінний панельна батарея може бути виконаний на замовлення і мати або строгий класичний однотонний вигляд, або містити на своїй поверхні зображення або різні кольори.

Не всі виробники випускають подібні конструкції, тому слід відразу бути готовим, що у них висока вартість.

До недоліків вертикальних батарей слід віднести той факт, що вони можуть створювати повітряну подушку в кімнаті, особливо це стосується настінних моделей. Їх досить складно монтувати, тому без фахівців не обійтися, особливо якщо врахувати, що при найменшій помилці вони нерівномірно нагріватимуться, знижуючи тим самим їх ефективність.

Тепло в квартирі повинне превалювати над красою інтер’єру, тому слід зважити всі плюси та мінуси вертикальних батарей опалення та знайти максимально компромісне рішення.

Плюси та мінуси пристрою

Якщо розглядати сталеві батареї як опалювальні пристрої в квартирі з централізованою системою обігріву, то краще добре вивчити їх недоліки, щоб не пошкодувати про наслідки:

1. Панельні батареї витримують атмосферний тиск від 6 до 10 бар, тоді як перепади в системі можуть досягати 15 бар. Може відразу виток або прорив і не відбудуться, але якщо подібні стрибки часті, про що можна дізнатися у організації, що управляє, то варто відмовитися від їх установки.
2. Якість теплоносія так само важлива. У централізованій системі опалення, пристосованої для чавунних секційних батарей, не має значення його чистота, хоча багато власників таких конструкцій знають, що згодом навіть засмічуються. Усередині панелей знаходяться канали, якими носій рухається, і вони досить малі, щоб пропускати суспензії та сміття. Така батарея засмічиться швидше і вийде з ладу, а так як вона цілісна, то міняти доведеться всю панель.
3. Якщо вона залишиться на тривалий час без носія, наприклад, на літній сезон, то сталь зазнає корозії. Саме тому виробники рекомендують ці батареї для автономних опалювальних систем.

Є й хороші новини про цих батарей:

1. Їх легко монтувати.
2. У них високий рівень тепловіддачі, особливо у моделей з конвекторами, наприклад, батареї сталеві панельні (рвс 21 або будь-який інший тип).
3. Невелика кількість носія всередині системи значно заощаджує кошти, тому що його легше та швидше нагріти.
4. Вони безпечні, тому що не мають гострих ребер.
5. Мають стильний вигляд.

Панельні батареї – це оптимальний варіант обігрівача для автономних систем опалення за доступною ціною та стильним виконанням.

Пластинчасті батареї зі сталі

Ще в радянські роки панелі далеко не єдиний варіант батарей. на заміну чавунним «гармошкам» прийшов батарею пластинчастий сталевий. Найчастіше його можна було зустріти у держустановах та під’їздах багатоквартирних будинків.

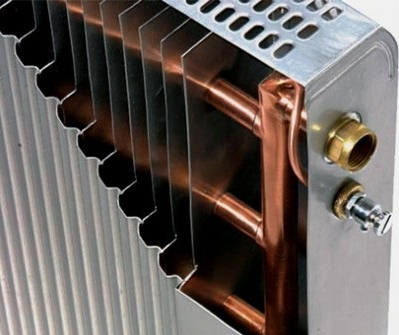

В основі сталевих пластинчастих батарей з труб, трубка, на яку «нанизані» пластини для теплообміну. Сучасні моделі мало схожі на ті, що були за часів СРСР, та й ефективність у них значно вища.

Явною перевагою таких батарей є їхня здатність витримувати тиск у системі до 20 атмосфер. Гаряча вода під таким сильним натиском рухається трубами, ті розігріваються і віддають частину свого тепла пластинам. Так як вони своєю поверхнею контактують із повітрям, то нагрівають його досить швидко.

Ці види сталевих батарей мають низьку вартість. Серед їхніх недоліків – це непрезентабельний вигляд, а якщо пластини теплообмінники відкриті, ще й швидке забруднення, напевно, тому їх, як і раніше, встановлюють у держустановах, а не у приватних будинках.

Насамкінець можна сказати, що переваг у сталевих панельних батарей набагато більше, ніж недоліків, і навіть для централізованого опалення можна підібрати модель, що відповідає його параметрам. Щоб дійсно знати, що обраний тип підходить, краще дозволити фахівцеві зробити всі розрахунки з його потужності та ефективності, та грамотно вбудувати в систему.
