Тут порушені такі теми як: максимальна довжина контуру водяної теплої підлоги, розташування труб, оптимальні розрахунки, а також кількість контурів з одним насосом і чи потрібні два однакові.

Сім разів відміряти закликає народну мудрість. І з цим не посперечаєшся.

Насправді ж втілити те, що неодноразово прокручувалося в голові, непросто.

У цій статті ми поговоримо про роботу, пов’язану з комунікаціями теплої водяної підлоги, зокрема звернемо увагу на довжину її контуру.

Якщо ми плануємо встановити водяну теплу підлогу, довжина контуру – одне з перших питань, з яким необхідно розібратися.

Розташування труб

До системи теплої підлоги входить чималий перелік елементів. Нас цікавлять люльки. Саме їхня протяжність і визначає поняття «максимальна довжина теплої водяної підлоги». Вкладати їх необхідно з огляду на особливості приміщення.

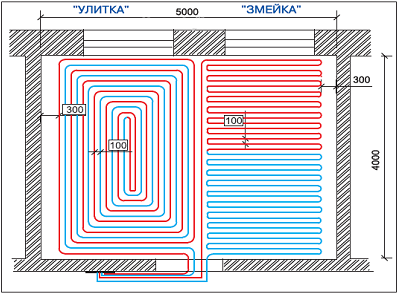

Виходячи з цього, ми отримуємо чотири варіанти, відомі під назвою:

• змійка;
• подвійна змійка;
• кутова змійка;

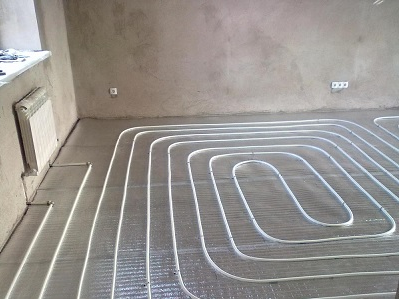

• равлик.

Якщо зробити правильне укладання, то кожен із перерахованих типів буде ефективним для опалення приміщення. Різним може бути (і, швидше за все, буде) метраж труби та об’єм води. Від цього і залежатиме максимальна довжина контуру теплої підлоги для конкретного приміщення.

Головні розрахунки: обсяг води та довжина трубопроводу

Тут ніяких фокусів немає, навпаки – все дуже просто. Наприклад, ми вибрали варіант змійка. Ми будемо використовувати низку показників, серед яких – довжина контуру водяної теплої підлоги. Інший параметр – діаметр. Переважно використовують труби з діаметром 2 см.

Враховуємо також відстань від труб до стіни. Тут рекомендують укладатись у діапазон 20-30 см, але краще розміщувати труби чітко на відстані 20 см.

Відстань між трубами – 30 см. Ширина самої труби – 3 див. на практиці ми отримуємо відстань між ними 27 см.
Тепер перейдемо до майдану приміщення.

Цей показник буде визначальним для такого параметра теплої водяної підлоги, як довжина контуру:

1. Допустимо приміщення у нас завдовжки 5, а шириною – 4 м.
2. Укладання трубопроводу нашої системи завжди починається з меншого боку, тобто від ширини.
3. Щоб створити основу трубопроводу беремо 15 труб.
4. Біля стін залишається проміжок 10 см, який після збільшується з кожного боку на 5 см.
5. Ділянка між трубопроводом та колектором – це 40 см. Ця відстань перевищує ті 20 см від стіни, про які ми говорили вище, оскільки на цій ділянці доведеться встановити канал відведення води.

Наші показники тепер дозволяють підрахувати довжину трубопроводу: 15х3,4=51 м. Повністю контур займе 56 м, оскільки слід врахувати і довжину т.зв. колекторної ділянки, що становить 5 м-коду.

Довжина труб усієї системи повинна вписуватися в допустимий діапазон – 40-100 м.

Кількість

Одне з таких питань: яка максимальна довжина контуру водяної теплої підлоги? Що робити, якщо приміщення вимагає, наприклад, 130, або 140-150 м труби? Вихід дуже простий: потрібно буде зробити більше одного контуру.

У роботі системи водяної теплої підлоги головне – ефективність. Якщо за розрахунками нам необхідно 160 м труби, то робимо два контури по 80 м. Адже оптимальна довжина контуру водяної теплої підлоги не повинна перевищувати цього показника. у системі.

Не обов’язково робити два трубопроводи абсолютно рівними, але також не бажано, щоб різниця була відчутною. Експерти вважають, що різниця може досягати і 15 м.

Максимальна довжина контуру водяної теплої підлоги

Для визначення цього параметра ми маємо враховувати:

• гідравлічний опір;
• втрати тиску у конкретному контурі.

Перелічені параметри визначаються, в першу чергу, діаметром труб для теплої водяної підлоги, обсягом теплоносія (на одиницю часу).

У монтажі теплої підлоги існує поняття – ефект так званої замкнутої петлі.

Щоб не заплутувати вас довгими розрахунками, напишемо кілька рекомендацій, перевірених практикою:

1. Максимальний контур 100 м використовується для труб діаметром 16 мм з металопластику або поліетилену. Ідеальний варіант – 80 м
2. Контур 120 м – межа для труби 18 мм із зшитого поліетилену. Тим не менш, краще обмежитися діапазоном 80-100 м
3. З 20 мм пластикової труби можна зробити контур 120-125 м

Таким чином, максимальна довжина труби для теплої водяної підлоги залежить від ряду параметрів, головним з яких є діаметр та матеріал труби.

Потрібні і чи можливі два однакові?

Звичайно, ідеальною буде виглядати ситуація, коли петлі мають однакову довжину. У такому разі не знадобляться жодні налаштування, пошуки балансу. Але це переважно в теорії. Якщо ви поглянемо на практику, то виявиться, що в теплій водяній підлозі досягати такої рівноваги навіть не доцільно.

Справа в тому, що нерідко доводиться укладати теплу підлогу на об’єкті, що складається з декількох приміщень. Наприклад, санвузол. санвузол, дроблячи її на крихітні ділянки?

Оскільки це не доцільно, ми підходимо до іншого питання: як не втратити на тиску.

Знову ж таки можна використовувати розрахунки. Але вони складні. З практики проведення робіт з влаштування теплої водяної підлоги можемо сміливо сказати, що розкид за величиною контурів можливий у межах 30-40%. У такому випадку ми маємо всі шанси отримати максимальний ефект від експлуатації теплої водяної підлоги.

Незважаючи на чимало матеріалів про те, як зробити водяну підлогу самостійно, краще звернеться до фахівців. Тільки майстри можуть оцінити робочу ділянку і в разі потреби «маніпулювати» діаметром труби, «різати» площу та комбінувати кроком укладання, коли йдеться про великі ділянки.

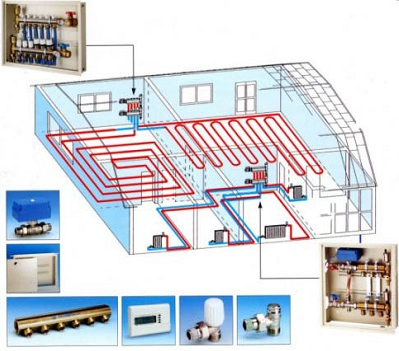

Кількість з одним насосом

Ще одне часто виникає питання: скільки контурів може працювати на одному вузлі змішування та одному насосі?
Питання насправді необхідно конкретизувати. Наприклад, рівня – скільки до колектора можна підключити петель? У такому разі ми враховуємо діаметр колектора, об’єм теплоносія, що проходить через вузол за одиницю часу (розрахунок йде в м3 за годину).

Нам необхідно поглянути у техпаспорт вузла, де вказано максимальний коефіцієнт пропускної спроможності. Якщо провести розрахунки, то ми отримаємо максимальний показник, але не можна не розраховувати.

Так чи інакше, на приладі вказано максимальну кількість підключення контурів – як правило, 12. Хоча, за розрахунками, у нас може вийти і 15, і 17.

Максимальне число виходом у колекторі не перевищує 12. Хоча трапляються винятки.

Ми побачили, що встановлення теплої водяної підлоги – дуже клопітна справа. Особливо в тій її частині, де йдеться про довжину контуру. Тому краще звертатися до фахівців, щоб не переробляти потім не зовсім вдале укладання, яке не приноситиме тієї ефективності, на яку ви очікували.
