Тут ви дізнаєтеся про підключення сталевих батарей опалення: види та нюанси підводки, технічна характеристика панельних батарей з нижнім приєднанням, на що слід звертати увагу при покупці.

Хоча прийнято вважати, що сталеві батареї опалення з нижнім підключенням найбільше підходять для автономних систем, їх все частіше можна зустріти в багатоквартирних будинках з централізованим типом обігріву.

Це пов’язано з тим, що сучасні моделі панельних батарей почали вироблятися з необхідною для цього потужністю, про що сказано в техпаспортах.

Правильно підібрана батарея може довгі роки служити у квартирі, будучи надійним та ефективним джерелом тепла.

Технічна характеристика

При виборі панельних видів батарей споживачі часто роблять помилки, які в цьому випадку не можна виправити. Якщо неправильно була розрахована потужність приладу, її не вдасться змінити так само, як у секційних моделях, де можна прибирати або додавати секції.

Сталеві батареї з нижнім підключенням – це цілісна система, створена з панелей, тому при неправильних розрахунках чи поломці доведеться міняти їх повністю. Саме тому важливо розуміти, що означають параметри в техпаспорті виробу.

Виробники вказують основні технічні показники, на які слід звертати увагу при покупці:

1. Рівень тепловіддачі – це найважливіший із них. Хоча цей параметр залежить від таких факторів, як температура нагріву носія, площа поверхні батареї та спосіб підключення до системи, за основу беруться нормативні показники потужності температурного напору, прийняті в СНД – це +70, а в Європі – +50 градусів. називати різницю між нагріванням носія в системі та повітря в приміщенні. Це означає, що при показниках у техпаспорті, наприклад, 2000 Вт при температурі +70 отримати цю потужність можна тільки за системи, що нагріває носій до +105 градусів. Так як в централізованій системі такі показники не завжди дотримуються, слід підбирати панельні батареї з нижнім підключенням з запасом коефіцієнта не менше 1.4.
2. Максимальний робочий тиск – це другий за важливістю фактор, особливо якщо панелі опалення підбираються для установки в квартирі з центральним обігрівом. -7 Бар, при можливих гідроударах до 15 Бар. Це слід враховувати ще до покупки сталевих батарей.
3. Показники заводських випробувань відповідають 13 Бар. Це критична норма, яку виріб може витримувати короткий час, тому варто вивчити параметри напору теплоносія центральної системи, запитавши дані у керуючої компанії.
4. Хімічний склад води не менш важливий, оскільки саме він впливає на термін служби сталевої панелі.
5. Об’єм опалювального приладу важливий для автономних обігрівальних систем визначення, скільки носія знадобиться.

Тільки зіставивши всі показники, зазначені в техпаспорті з тими, що притаманні центральній опалювальній системі конкретного будинку, можна вирішувати, чи підходять сталеві панельні батареї з нижнім підключенням чи ні.

Трирядні панельні батареї

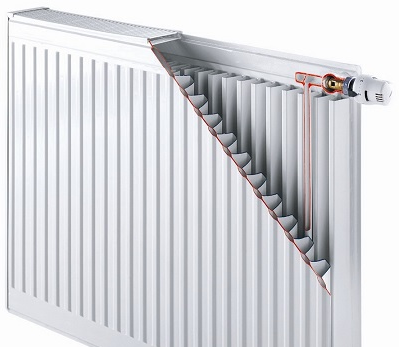

У сталевих опалювальних приладів ефективність роботи безпосередньо залежить від їхньої конструкції та способу підключення до системи. Сталевий панельна батарея з нижнім підключенням 33 складається з трьох панелей, про що свідчить перша цифра, і трьох конвекторів, про які повідомляє друга.

Їхня довжина варіюється від 405 мм до 3005 мм при висоті 305-905 мм і ширині 157 мм. Це потужний нагрівальний прилад, здатний створювати конвекційні висхідні потоки нагрітого повітря, що швидко прогрівають приміщення.

Чим більша площа панелі, тим вона потужніша, наприклад, при довжині 3000 мм і висоті 600 мм сталеві панельні батареї з нижнім підключенням мають показник 6236 Вт. Коли таких панелей 3, то потужність збільшується в рази, а нижнє підключення дозволяє регулювати температуру нагріву за допомогою термостата.

Підключення сталевих батарей опалення

Правильне підключення сталевих батарей опалення – це запорука їхньої тривалої та ефективної роботи.

Щоб так і було, слід зважити на кілька нюансів:

1. Труба, що подає, повинна знаходитися на відстані не менше 80 мм від торця батареї, в той час як обратка – в 30 мм.
2. При нижньому підключенні допустимі втрати тепла становлять від 10 до 15%, що потрібно враховувати при розрахунку потужності батареї.
3. Слід дотримати відстань між панеллю, підлогою, стіною та підвіконням. Воно повинне становити 7 см до підлоги, 10 см до підвіконня, не менше 2 см між стіною та задньою частиною панелі.
4. Підключення панельного батареї повинно відповідати його маркуванням, тобто потрібні кінці приєднати до певних труб. Якщо порушити цей порядок і приєднати обратку замість труби, що подає, то ефективність приладу падає до 60%.

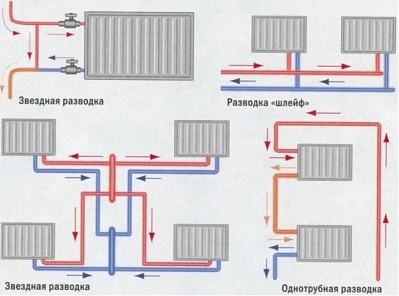

При нижньому підключенні можуть використовуватися два види підведення:

1. Односторонній, При якому 2 труби виходять з одного боку. При цьому обидві пробки батареї знаходяться внизу, верхня з яких з’єднується з трубою, що подає, а нижня, розташована прямо під нею – зі зворотною.
2. Різностороннє підключення Має на увазі, що гаряча вода входить з одного боку, а холодна труба – з іншого. Цей спосіб особливо добрий для автономних опалювальних систем.

Хоча батареї з нижнім підключенням і мають найвищу тепловтрату, яку можна відшкодувати, вибравши більш потужну панель, труби системи можна прибрати в підлогу, що дозволить надати приміщенню більш естетичного вигляду.

Сталеві батареї з нижнім підключенням коштують дорожче на 10%, ніж їхні бічні аналоги, проте вони затребувані, оскільки здатні не тільки якісно обігрівати приміщення, але і бути його стильною прикрасою. Важливим моментом при покупці панельного опалювального приладу є розрахунок його потужності та співвідношення заводських показників тиску з тими, що є в системі обігріву.
