Сторінка присвячена такій темі як регулювання теплої водяної підлоги: ручна та автоматизація управління, як правильно налаштувати та відрегулювати, а також такому питанню як правила першого запуску.

Системи вбудованого водяного опалення набувають все більшої популярності.

Щоб насолодитися їх перевагами як основне або допоміжне опалення, необхідно вміти правильно провести регулювання теплої водяної підлоги – як при початковому запуску, так і контролювати роботу системи під час її експлуатації.

Правила першого запуску системи

Налаштування теплої водяної підлоги починається з моменту його першого пуску після монтажу. Це важливий і відповідальний етап, який багато в чому визначає надійність і довговічність покладеного «пирога». Таким чином, відбувається «налаштування» не тільки безпосередньо елементів опалювальної системи, але і самої підлоги (стяжки, покриття для підлоги), що контактує з теплом від труб.

Перший пуск водяної теплої підлоги здійснюється до укладання декоративного покриття з метою просушування бетонного пирога.

Основні рекомендації такі:

1. Перший пуск системи здійснюється при сухій бетонній стяжці. (Звичайний час застигання цементно-бетонних сумішей становить від 17 до 28 діб).
2. Якщо час не терпить, ремонт затягнувся, а холод уже настав, допускається поступовий запуск системи з підвищенням температури теплоносія не більше ніж на 1⁰С на добу. При цьому від заливки стяжки до включення підлоги на поступове прогрівання повинно пройти не менше 2 тижнів. Так вдасться просушити чистову стяжку швидше, виключивши ризик теплового шоку, виникнення напруги та розтріскування цементу.
3. Вкрай важливо добре просушити стяжку перед настилом декоративного покриттяособливо чутливого до вологи (паркет, ламінат та ін.).

Підготовчий етап

Питання як правильно налаштувати теплу водяну підлогу, щоб забезпечити високий ККД та надійність системи, актуальне не тільки при першому запуску, але й залишається насущним щороку перед черговим пуском системи.

Йдеться про пуск повітря та заповнення системи теплоносієм. Навіть якщо опалювальні підлоги будуть оснащені за останнім словом техніки датчиками та електронними або радіокерованими програматорами, без безпосередньої участі людини в цьому процесі не обходиться.

Це, свого роду, стартове ручне регулювання у теплих водяних підлогах.

Незалежно від того, використовується підлогове опалення як самостійний або доповнювальна батарея, перед пуском теплої підлоги необхідно переконатися, що всі клапани та вентилі на розподільному колекторі перекриті – Як на подачу, так і на обернено.

Якщо вбудований обігрів використовується як додатковий, то перекривши всі петлі водяної підлоги, спочатку необхідно заповнити теплоносієм основну систему опалення.

Далі необхідно відкрити подачу та обернення на одній петлі, включивши циркуляційний насос на мінімальні оберти і давши контуру поступово заповнитися водою без утворення повітряних пробок. Це основне правило того, як налаштувати теплу підлогу водяну. Повітря відводитиметься через повітровідвідник на колекторі.

Котел можна запустити на прогрівання, встановивши температуру 30, максимум 40°С. Потрібно проконтролювати подачу теплої води у відкриту петлю, а також повернення теплої води у зворотному напрямку. Якщо все нормально, контур, що перевіряється, працює добре, вентилі подачі і обратки на ньому перекриваються, а всі операції повторюються з наступним контуром. І так доти, доки не буде заповнена та знеповітряна система.

На наступному етапі, перед тим як правильно відрегулювати теплу водяну підлогу, необхідно всі вентилі повністю відкрити і запастися терпінням., особливо у разі ручного регулювання без застосування сучасної автоматики (контролерів, регуляторів та сервоприводів). Варто пам’ятати, що водяні теплі підлоги є інерційною системою, яка не реагує на внесені корективи миттєво. Потрібно дочекатися прогріву системи та оцінити температурний режим роботи на кожному контурі.

Варто пам’ятати, що час «відгуку» системи на внесену зміну (прогрів або охолодження шляхом контролю температури нагрівання теплоносія в котлі або керування об’ємом теплоносія, що поступає в контури), залежно від довжини контурів, схеми укладання, типу і діаметра труб, товщини стяжки, може складати від кількох годин до доби.

Регулювання теплої водяної підлоги

Ручна

Про те, як регулювати теплу водяну підлогу вручну за допомогою колектора, здогадатися не складно.

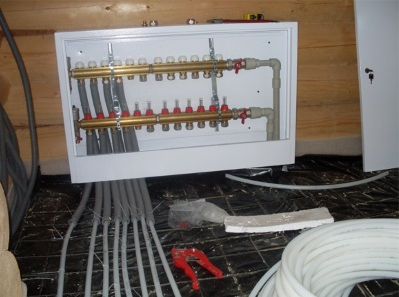

На розподільчий колектор заводяться всі петлі опалювальної підлоги на вхід і на обратку. Температура теплоносія, що надходить на колектор і, відповідно, на петлі буде однаковою.

А ось на виході кожної з петель температура води може відрізнятись. Це залежить від протяжності петлі та інших факторів.

Залежно від необхідної температури та з метою досягнення бажаного комфорту прогріву приміщення та тепловіддачі, здійснюється регулювання гребінки водяної теплої підлоги. Так можна змінити кількість води, що надходить у петлю, і, відповідно, інтенсивність її тепловіддачі, а як наслідок – температуру нагрівання підлогового покриття.

Ручне керування температурним режимом теплої підлоги може здійснюватися двома шляхами:

1. За допомогою маніпуляцій із регулюючими вентилями. У цьому орієнтуватися посідає лише власні відчуття. Коли погода за вікном мінлива, вентилі доводиться часто крутити.
2. Регулювання теплої водяної підлоги витратомірами. Цей спосіб також передбачає маніпуляції з кранами, проте суттєво полегшує налаштування системи. Витратоміри встановлюються на колекторі на вході у кожну петлю. При цьому допустима різниця у показаннях між витратомірами становить від 03 до 05 літрів.

Автоматизація керування температурою

Оскільки контролювати та налаштовувати систему опалення вручну незручно, виникає питання, як відрегулювати теплу водяну підлогу, автоматизувавши процес.

З цією метою можуть бути використані такі пристрої як:

• термостати та терморегуляториякі контролюють температуру з урахуванням показань від датчиків температури підлоги або повітря в кімнаті, будучи керуючими пристроями;
• сервоприводів, що являють собою виконавчі пристрої для зменшення або збільшення кількості теплоносія, що надходить в петлю.

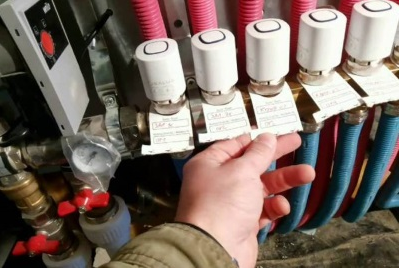

Термостат встановлюється, як правило, один на приміщення, може бути одно-або багатозональним. Сервоприводи (сервомотори) встановлюються на подачі кожного контуру.

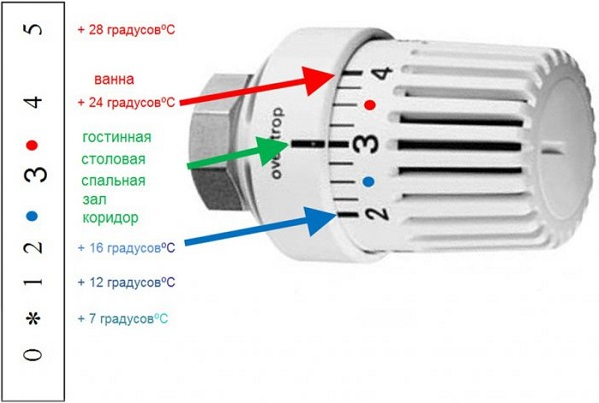

Термостати (терморегулятори) можуть бути механічними та електронними. Перший тип найдешевший і надійний. Передбачає ручне встановлення необхідного діапазону температури. Електронний регулятор водяної теплої підлоги – дозволяє контролювати відразу кілька параметрів і навіть програмувати систему опалення (залежно від можливостей моделі, а також вимог до температури в конкретній зоні, за часом доби і т.д.). Це дорожчі пристрої.

Висновок

Регулювання режиму роботи теплої водяної підлоги – обов’язковий процес, який забезпечує опалення ефективність, надійність та економічність, а людині – комфортні умови.
