Тут ви дізнаєтеся про розрахунок секцій алюмінієвих батарей на квадратний метр: скільки потрібно батарей на кімнату та приватний будинок, приклад обчислення максимальної кількості обігрівачів на потрібну площу.

Мало знати, що алюмінієві батареї мають високий рівень тепловіддачі.

Перед їх установкою обов’язково потрібно зробити розрахунок, яка саме їхня кількість має бути в кожному окремому приміщенні.

Тільки знаючи скільки алюмінієвих батарей потрібно на 1 м2, можна з упевненістю купувати необхідну кількість секцій.

Розрахунок секцій алюмінієвих батарей на квадратний метр

Як правило, виробниками заздалегідь прораховані норми потужності батарей із алюмінію, які залежать від таких параметрів, як висота стель та площа приміщення. Так вважається, що на те, щоб нагріти 1 м2 кімнати зі стелею до 3 м висоти вимагатиме теплова потужність 100 Вт.

Ці цифри є приблизними, оскільки розрахунок алюмінієвих батарей опалення по площі в даному випадку не передбачає можливих тепловтрат у приміщенні або вищі або нижчі стелі. Це загальноприйняті будівельні норми, які вказують у техпаспорті своєї продукції виробники.

Крім них:

1. Неабияку важливість відіграє параметр теплової потужності одного ребра батареї. Для алюмінієвого обігрівача вона складає 180-190 Вт.
2. Температура носія також має враховуватися. Її можна дізнатися в керуючому тепловому господарстві, якщо централізоване опалення, або виміряти самостійно в автономній системі. Для алюмінієвих батарей показник дорівнює 100-130 градусів. Розділивши температуру на теплову потужність батареї, виходить, що для обігріву 1 м2 потрібно 0,55 секцій.
3. Якщо висота стель «переросла» класичні стандарти, то необхідно застосовувати спеціальний коефіцієнт:
   • якщо стеля дорівнює 3 м, то параметри множаться на 1.05;
   • за висотою 3.5 м він становить 1.1;
   • за показника 4 м – це 1.15;
   • висота стіни 4.5 м – коефіцієнт дорівнює 1.2.
4. Можна скористатися таблицею, яку надають виробники своєї продукції.

Скільки потрібно секцій алюмінієвого батареї?

Розрахунок кількості секцій алюмінієвого батареї проводиться за формою, що підходить для обігрівачів будь-якого типу:

Q = S х100 х k/P

В даному випадку:

• S – площа приміщення, де потрібна установка батареї;
• k – Коефіцієнт коригування показника 100 Вт/м2 в залежності від висоти стелі;
• P – Потужність одного елемента батареї.

При розрахунку кількості секцій алюмінієвих батарей опалення виходить, що у приміщенні площею 20 м2 при висоті стелі 2.7 м для алюмінієвого батареї з потужністю однієї секції 0.138 кВт потрібно 14 секцій.

Q = 20 х 100 / 0.138 = 14.49

У цьому прикладі коефіцієнт не застосовується, оскільки висота стелі менше 3 м-коду. Але навіть такої секції алюмінієвих батарей опалення не будуть вірними, тому що не взяті до уваги можливі тепловтрати приміщення. Слід враховувати, що в залежності від того, скільки в кімнаті вікон, чи є вона кутовий і чи є в ній балкон: все це вказує на кількість джерел втрат.

Розраховуючи алюмінієві батареї за площею приміщення, слід у формулі враховувати відсоток втрати тепла залежно від того, де вони будуть встановлені:

• якщо вони закріплені під підвіконням, то втрати становитимуть до 4%;
• установка у ніші миттєво збільшує цей показник до 7%;
• якщо алюмінієва батарея для краси прикрити з одного боку екраном, то втрати становитимуть до 7-8%;
• закритий екраном повністю, він втрачатиме до 25%, що робить його в принципі малорентабельним.

Це далеко не всі показники, які слід врахувати під час встановлення алюмінієвих батарей.

Приклад розрахунку

Якщо розраховувати, скільки секцій алюмінієвого батареї треба на кімнату площею 20 м2 при нормі 100 Вт/м2, то слід вносити коригувальні коефіцієнти втрати тепла:

• кожне вікно додає до показника 0,2 кВт;
• двері “обходиться” в 0.1 кВт.

Якщо передбачається, що батарея буде розміщений під підвіконням, то коригувальний коефіцієнт складе 1.04, а сама формула виглядатиме так:

Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04/72 = 37,56

Де:

• перший показник – Це площа кімнати;
• другий – Стандартна кількість Вт на м2;
• третій та четвертий вказують на те, що в кімнаті по одному вікну та двері;
• наступний показник – Це рівень тепловіддачі алюмінієвого батареї в кВт;
• шостий – коригуючий коефіцієнт щодо розташування батареї.

Все слід розділити на тепловіддачу одного ребра обігрівача. Його можна визначити з таблиці від виробника, де вказані коефіцієнти нагрівання носія стосовно потужності пристрою. Середній показник одного ребра дорівнює 180 Вт, а коригування – 0.4. Таким чином, помноживши ці цифри, виходить, що 72 Вт дає одна секція під час нагрівання води до +60 градусів.

Так як округлення виробляється у велику сторону, то максимальна кількість секцій в алюмінієвому батареї для цього приміщення складе 38 ребер. Для поліпшення роботи конструкції її слід розділити на 2 частини по 19 ребер кожна.

Обчислення за обсягом

Якщо робити подібні обчислення, то потрібно звернутися до нормативів, встановлених у ДСТУ. Вони враховуються як показники батареї, а й те, з якого матеріалу побудовано будинок.

Наприклад, для будинку з цегли нормою для 1 м2 буде 34 Вт, а для панельних будов – 41 Вт. Щоб розрахувати кількість секцій батареї за обсягом приміщення, слід: об’єм приміщення помножити на норми тепловитрат та розділити на тепловіддачу 1 секції.

Наприклад:

1. Щоб вирахувати об’єм кімнати площею 16 м2, потрібно помножити цей показник на висоту стель, наприклад, 3 м (16х3 = 43 м3).
2. Норма тепла для цегляної будівлі = 34 Вт, щоб дізнатися яку потрібну кількість для даної кімнати, 48 м3 х 34 Вт (для панельного будинку на 41 Вт) = 1632 Вт.
3. Визначаємо, скільки потрібно секцій за потужності батареї, наприклад, 140 Вт. І тому 1632 Вт/ 140 Вт =11.66.

Округливши цей показник, отримуємо результат, що для кімнати об’ємом 48 м3 потрібен алюмінієва батарея із 12 секцій.

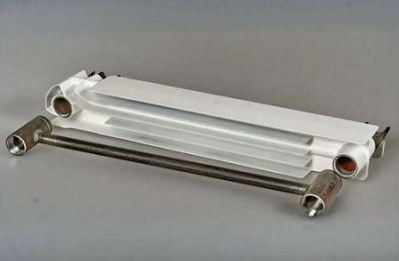

Теплова потужність 1 секції

Як правило, виробники вказують у технічних характеристиках обігрівачів середні показники тепловіддачі. Так для обігрівачів із алюмінію він становить 1.9-2.0 м2. Щоб вирахувати, скільки секцій знадобиться, потрібно площу приміщення розділити цей коефіцієнт.

Наприклад, для тієї ж кімнати площею 16 м2 потрібно 8 секцій, оскільки 16/2 = 8.

Ці розрахунки приблизні та використовувати їх без урахування тепловтрат та реальних умов розміщення батареї не можна, тому що можна отримати після монтажу конструкції холодну кімнату.

Щоб отримати найточніші показники, доведеться розрахувати кількість тепла, яка потрібна для обігріву конкретної житлової площі. Для цього доведеться враховувати багато коригуючих коефіцієнтів. Особливо важливим є такий підхід, коли потрібен розрахунок алюмінієвих батарей опалення для приватного будинку.

Формула, необхідна для цього, виглядає наступним чином:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

1. КТ – це та кількість тепла, яка потрібна даному приміщенню.
2. S – Площу.
3. К1 – Позначення коефіцієнта для заскленого вікна. Для стандартного подвійного скління він дорівнює 1.27, для подвійного склопакета – 1.0, а для потрійного – 0.85.
4. К2 – Це коефіцієнт рівня утеплення стіни. Для неутепленої панелі він = 1.27, для цегляної стіни з кладкою в один шар = 1.0, а в дві цеглини = 0.85.
5. К3 – Це співвідношення площі, що займається вікном та підлогою.Коли між ними:
   • 50% – коефіцієнт становить 1.2;
   • 40% — 1.1;
   • 30% — 1.0;
   • 20% — 0.9;
   • 10% — 0.8.
6. К4 – Це коефіцієнт, що враховує температуру повітря по ДСТУ в найхолодніші дні року:
   • +35 = 1.5;
   • +25 = 1.2;
   • +20 = 1.1;
   • +15 = 0.9;
   • +10 = 0.7.
7. К5 вказує на коригування за наявності зовнішніх стін.Наприклад:
   • коли вона одна, показник дорівнює 1.1;
   • дві зовнішні стіни – 1.2;
   • 3 стіни – 1.3;
   • усі чотири стіни – 1.4.
8. К6 враховує наявність приміщення над кімнатою, на яку проводяться розрахунки.За наявності:
   • неопалюваного горища – коефіцієнт 1.0;
   • горище з обігрівом – 0.9;
   • житлова кімната – 0,8.
9. К7 – Це коефіцієнт, який вказує на висоту стелі в кімнаті:
   • 2.5 м = 1.0;
   • 3.0 м = 1.05;
   • 3.5 м = 1.1;
   • 4.0 м = 1.15;
   • 4.5 м = 1.2.

Якщо застосувати цю формулу, можна передбачити і врахувати практично всі нюанси, які можуть вплинути на обігрів житлової площі. Зробивши розрахунок по ній, можна бути впевненим, що отриманий результат вказує на оптимальну кількість секцій алюмінієвого батареї для конкретного приміщення.

Який би принцип розрахунків не було зроблено, важливо зробити його в цілому, тому що правильно підібрані батареї дозволяють не тільки насолоджуватися теплом, а й значно економлять на енерговитратах. Останнє особливо важливе в умовах постійно зростаючих тарифів.
