Сторінка присвячена такому питанню як: схема підключення електричної теплої підлоги: монтаж та укладання електричної системи, види нагрівальних елементів, а також встановлення та приєднання терморегулятора до пристрою.

Якою б не була тепла електрична підлога, її підключення здійснюється через терморегулятор.

Щоб система була ефективною та енергозберігаючою, для кожного її виду є своя схема підключення електричної теплої підлоги та загальні правила щодо її монтажу.

Влаштування електричних підлог

На сьогоднішній день існують такі види електричних підлог:

1. Кабельний тип, При якому нагрівальним елементом є провід, що володіє властивістю перетворювати електроенергію на тепло. Це найдешевший вид теплої підлоги, хоча укладати його непросто.
2. Нагрівальні мати – це різновид кабельного підлоги, що складається з сітки, де провід вже закріплений з певним кроком. Достатньо розрахувати, якою потужністю має бути тепла підлога, і яка відстань між витками кабелю, і купити готовий комплект із необхідними параметрами. Нагрівальні мати треба розкотити, розкласти за заздалегідь обраною схемою монтажу і підключити, що зможе зробити навіть новачок.
3. Інфрачервоні плівки – Найдорожчі, але при цьому тонкі, енергозберігаючі і типи підлог, що легко монтуються, не вимагають стяжки.

Яким би не був нагрівальний елемент, існує схема укладання теплої підлоги електричної, загальна для всіх трьох типів:

• чорнове покриття;
• теплоізоляція;
• армована сітка;
• система «тепла підлога»;
• стяжка (для кабельного теплого підлоги);
• фінішне покриття.

Так виглядає схема монтажу теплої підлоги електричної. Якщо з неї щось усунути, то може постраждати якість роботи системи.

Будь-яка електрична підлога підключається до електроживлення через терморегулятор, так що від його виду так само залежить, наскільки добре вона грітиме, і як легко ним управлятиме і контролюватиме процес обігріву приміщення.

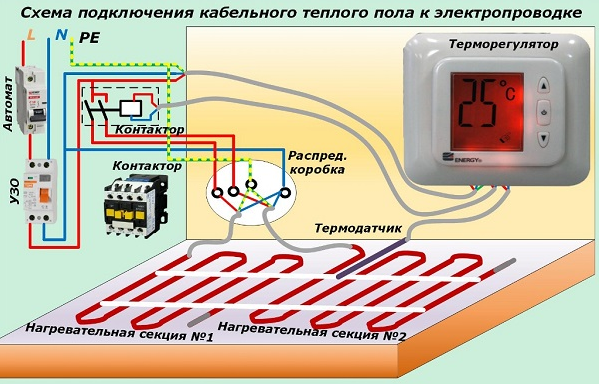

Електрична схема теплої підлоги:

Терморегулятори для теплої підлоги

Система теплої електричної підлоги продається без термостата, тому кожен споживач вільний вибирати, який апарат встановити у себе в будинку, а від цього залежить, наскільки ефективним буде обігрів:

1. Прості, або механічні термостати, показують лише один параметр, який можна на них виставляти, це температура.
2. Електронні терморегулятори оснащені програмним керуванням та налаштовуються або за допомогою кнопок, або сенсорним екраном.

Такий пристрій можна не тільки встановити на певну температуру, але й на якийсь час, що особливо важливо для більшої економії енерговитрат.

Електронні термостати дозволяють вносити в налаштування такі параметри, як відключення системи або зниження температури на той період, коли в будинку немає нікого, і вмикатися перед приходом господарів. Такий апарат здатний заощаджувати до 25-30% електроенергії.

Терморегулятори встановлюються на стіні на відстані 30 см від підлоги. Важливо при виборі місця для нього простежити, щоб він не потрапляв під сонячне проміння і не знаходився поряд із обігрівальними приладами.

Як правило, до кожного приладу додається інструкція, а на багатьох моделях намальована схема підключення електричної теплої підлоги до терморегулятора.

Якщо опалення підлоги планується встановити в декількох кімнатах, то для кожної системи буде потрібно свій апарат. Це дозволить створювати в кожній кімнаті свій мікроклімат і не буде суттєвого навантаження на електропроводку.

Схема підключення електричної теплої підлоги до термостату

Після того, як терморегулятор встановлений у заздалегідь приготовленому гнізді на стіні, до нього підключаються заземлення та нуль, і фаза підводиться.

У канавках, що йдуть до приладу, укладаються дроти від теплої підлоги та термодатчика. Для захисту рекомендується поміщати їх у гофровані трубки. Після того, як датчик буде укріплено на підлозі, можна приступати до підключення системи.

Для цього:

• на клеми, над якими стоять цифри 1 та 2 приєднуються дроти від температурного датчика;
• до 4 і 5 підводиться фаза (L) та нуль (N);
• 3 та 6 клеми для кабелю теплої підлоги.

Як правило, незалежно від того, який тип термостата використовується, дана схема однакова. Іноді самі виробники змінюють нумерацію клем, але підказують у вигляді схеми на самому приладі, так що помилитися буде важко.

Робота терморегулятора безпосередньо залежить від показників термодатчика, тому його установка і стяжка над ним повинні бути виконані якісно.
