Однією з ключових складових теплої водяної підлоги є труби, від правильного вибору і правильної розкладки яких багато в чому залежить ефективність і практичність вбудованого опалення, що організується.

Як вибрати труби для водяної теплої підлоги? Як розрахувати метраж труби? Про це ми й поговоримо у статті.

Труби для теплої водяної підлоги

Зайнявшись ідеєю основного або додаткового опалення приміщення або житла в цілому, варто максимально відповідально вибирати труби під теплу водяну підлогу. Думка про те, що цілком можна обійтися залишками і обрізками, дешевшим матеріалом, повинна негайно відкидатися.

Від якості, властивостей і правильного розрахунку комплектуючих в кінцевому підсумку залежить рівень комфорту в будинку, економічність роботи системи, її довговічність і надійність.

Не кожен варіант здатний задовольняти низці вимог, обумовлених самою специфікою монтажу, і навіть експлуатації обраної опалювальної системи:

• ВГП труби категорично не підходять для теплої водяної підлоги, оскільки в закритих контурах за будівельними нормами та правилами не дозволяється застосовувати прямо- або спіральношовний зварний пайпінг, такі варіанти мають велику вагу, що суттєво збільшує навантаження на перекриття, а також схильні до корозії, засмічення солями із звуженням просвіту;
• укладання труб для теплої водяної підлоги має здійснюватися з мінімумом зрощуванняякі є «слабкими» місцями, здатними рано чи пізно дати текти, для ліквідації якої доведеться піднімати декоративне покриття, видаляти залиту стяжку;
• матеріал, діаметр, довжина, схема укладання труб для водяної теплої підлоги повинні забезпечувати невисокий гідравлічний опір, здатне значно знизити економічність та ефективність системи опалення;
• комплектуючі повинні бути механічно міцними, не схильними до термічної деформації, відрізнятися ідеально гладкою внутрішньою поверхнею.

Довговічність системи опалювальної підлоги, що укладається, як правило, під стяжку, повинна порівнюватися з терміном експлуатації самої будівлі, принаймні, до проведення її капремонту. Незважаючи на те, що сьогодні доступні способи монтажу контурів без заливки, стяжка краща, оскільки забезпечує більш надійний захист труб від пошкоджень, а також м’який, рівномірний прогрів, розподіл і віддачу тепла.

Рекомендації для розрахунків

З метою зменшення гідравлічного опору системи, підвищення ефективності її роботи фахівці рекомендують дотримуватися співвідношень між діаметром труби для теплої водяної підлоги та довжиною контуру:

• 16 мм – максимальна довжина труби для теплої водяної підлоги (на 1 контур) в межах 60-70 м;
• 20 мм – До 80-90 м;
• 25 мм – До 100-120 м.

Чим більша відстань між трубами водяної теплої підлоги або крок у кожному контурі, тим більший діаметр труб обраний.

У розрахунку скільки труби тепла підлога водяної вимагатиме, необхідно визначитися з кількістю контурів. Існує правило, згідно з яким площа, що обігрівається контуром, не повинна перевищувати 20 квадратних метрів. Якщо площа кімнати більша, слід організувати кілька контурів.

Вибір за типом

Які труби використовувати для теплої водяної підлоги?

На будівельному ринку споживачеві доступні такі види труб для теплої водяної підлоги, що характеризуються своїми перевагами та недоліками:

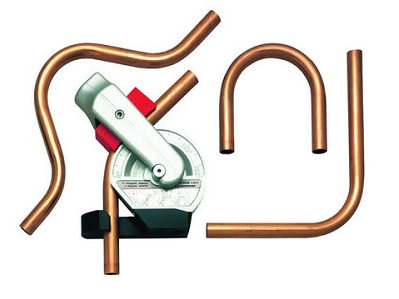

• Мідний пайпінг – найбільш дорогий, укладання вимагає спеціальних знань та обладнання, однак тільки даний тип характеризуються відмінним коефіцієнтом тепловіддачі, міцністю, довговічністю, корозійною інертністю, пластичністю (за певних умов може бути вигнутий без зрощень)., Залишається однозначним.

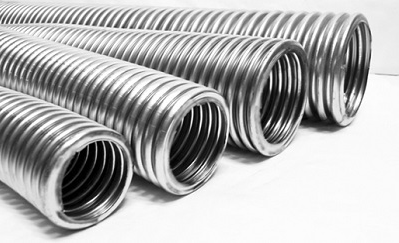

• Гофрована нержавіюча сталь – такі трубки для теплої водяної підлоги не схильні до корозії, можуть бути додатково захищені полімерним покриттям, гнучкі, стабільні в розмірах і властивостях, механічно міцні, єдиний вид, що відрізняється досконалою системою сполучних фітингів (ризик протікання виключений). З мінусів можна відзначити досить високу вартість і поки що малу поширеність.

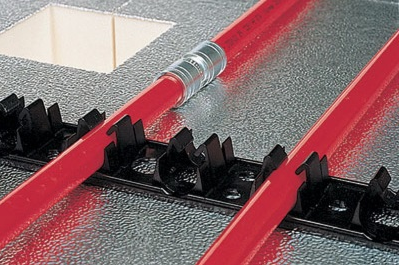

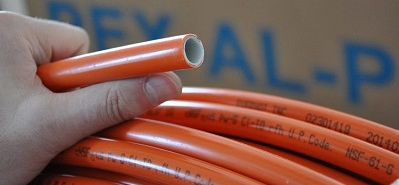

• Пошитий поліетилен – одні з кращих труб для теплої водяної підлоги через їх гнучкість і міцність. Також забезпечується можливість підвищення температури теплоносія. З’єднання здійснюється методом обтиску за допомогою спеціального інструменту та особливих фітингів. Для побутового використання, зокрема для укладання контурів для обігріву невеликих приміщень це хороший варіант. З мінусів – ціна, а також те, що розкладка труб водяної теплої підлоги вимагатиме певної вправності в їх закріпленні.

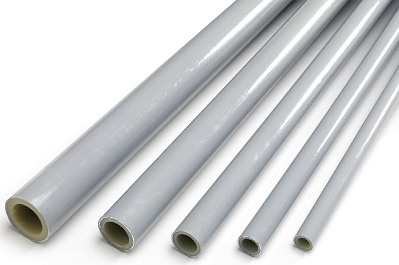

• Металопластик, або поліпропілен для гарячої води – найбільш бюджетний і поширений варіант, тим не менш, при реалізації якого не обходиться без паяння і стиків. Міцність та довговічність високі.

Сьогодні рейтинг труби для водяної теплої підлоги очолюють варіанти зі зшитого поліетилену. Більше того, деякі різновиди розроблені спеціально для застосування в системах опалювальної підлоги.

Розрахунок перед укладанням

Як розрахувати трубу на теплу водяну підлогу? Після того, як прийнято рішення, яку трубу вибрати для теплої водяної підлоги, потрібно визначити загальну витрату, враховуючи всі втрати.

Необхідно визначитися зі схемою укладання. Існує 2 основних варіанти – змійка та равлик (спіраль). Далі на міліметровому папері з урахуванням розмірів приміщення масштабується схема розкладки контурів. Розрахунки, швидше за все, доведеться робити кілька разів. А тому в розрахунку труб теплої підлоги водяної калькулятор онлайн зможе надати неоціненну допомогу.

Схема повинна включати розташування меблів.

Відстань від стіни до першої нитки від 20 см і більше. Визначити якусь відстань між трубами водяної теплої підлоги (крок) можна виходячи з розміру діаметра, а також необхідної тепловіддачі з урахуванням загальних тепловтрат приміщення та призначення системи (додаткова, основна).

Щоб уникнути нерівномірного прогріву і холодних зон, крок труби для теплої водяної підлоги не повинен перевищувати 35 см. 16-міліметрового діаметру вистачає для нормального прогріву до 15 см поверхні в обидві сторони.

Висновок

Визначити, які труби потрібні для теплої водяної підлоги можна самостійно. Однак правильно розрахувати метраж, а також вибрати оптимальну схему та крок укладання труб водяної теплої підлоги допоможе досвід фахівця.
