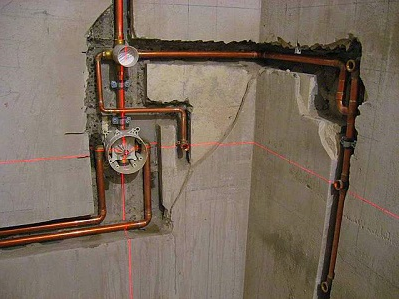

Довговічність та надійність трубопроводу у багатьох мешканців асоціюється саме із застосуванням мідних труб у побутових комунікаціях. Вже довгий час цей метал застосовується у водопровідних, каналізаційних та опалювальних контурах, щоб зарекомендувати себе виключно з найкращого боку.

Наявність спеціальних муфт і фітингів полегшують з’єднання мідних труб, що дозволяє проводити або змінювати їх самостійно.

Цангові фітинги, їх види та застосування

Сучасний ринок пропонує широкий асортимент допоміжних деталей, щоб проводити з’єднання мідних труб без паяння (різьбовий спосіб, наприклад) або шляхом високо- або низькотемпературного зварювання. Мідь дуже легкий в обробці і м’який метал, так що за наявності інструментів з ним впорається навіть новачок.

Цангові фітинги для мідних труб є найпростішим способом монтажу елементів магістралі, тому що в їх основі затискне кільце, що одягається на трубку, і гайка, яка фіксує місце затиску. Такий спосіб з’єднання досить простий і не зобов’язує мати особливих інструментів.

Найчастіше такі фітинги для мідних труб використовуються:

• При проведенні магістралі, якою циркулює гаряча чи холодна вода, газ чи олії.
• У трубопроводах, у яких хімічне середовище не перевищує нагрів 175°С.
• Тиск у таких системах не повинен перевищувати 16 атмосфер.

Такий вид монтажу вважається дуже надійним і герметичним, а представлені на ринку цангові сполучні фітинги для мідних труб випускаються з внутрішнім діаметром від 8 мм до 100 мм. Якщо має бути установка труб більшого діаметра, то слід вибрати інший спосіб їх стикування.

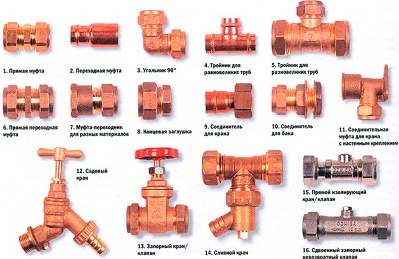

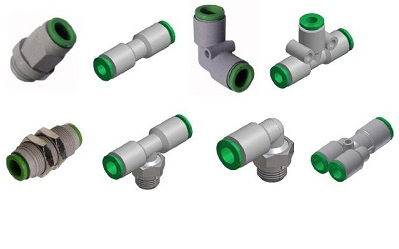

Розрізняють такі види цангових фітингів:

• Муфта сполучна для мідних труб, як правило, виготовляється з міді або сплавів, до яких вона входить. Її функція – стикування елементів контуру з того ж металу та одного діаметра.

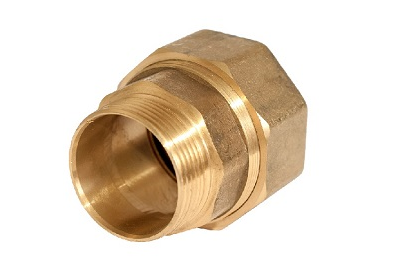

• Мідні переходники для мідних труб служать для з’єднання труб різного діаметру. Вони можуть об’єднувати також вироби з різного матеріалу, але при цьому краще вибрати латунні аналоги.
• Відвідний з’єднувач для мідних труб є куточком, що дозволяє стикування елементів мережі під кутом від 45° до 120°.
• Коли потрібен поділ потоку, застосовується цангова хрестовина або трійник.
• При приєднанні гнучкого шлангу до елемента трубопроводу використовується штуцер.

Цангові фітинги є найчастіше зустрічаються деталями в побутових і промислових трубопроводах.

• Вони доступні за ціною.
• Досить прості у застосуванні.
• Досить широкий асортимент пропонує моделі для магістралей будь-якої протяжності та складності.
• Для роботи з ними не потрібне спеціальне обладнання та їх установка впорається новачок.
• Цангові фітинги забезпечують надійну герметичну сполуку.
• Вони довговічні, як і труби з міді, але при необхідності їх можна використовувати повторно або як тимчасове стикування.

Так як місце затиску від навантажень з часом слабшає і потрібно його підтягування, то подібне з’єднання застосовується виключно, коли проводиться зовнішнє кріплення мідних труб до стіни, наприклад.

Етапи монтажу:

• Труби ріжуться на відрізки відповідно до схеми та зачищаються.
• За потреби проводиться калібрування для одержання рівного отвору.
• На кінець трубки надягається гайка, а потім цанга.
• Кінець фітинга з гумами ущільнювачів вставляється в трубку.
• Затискна гайка накручується вручну на різьблення фітинга і до неї акуратно підтягується цанга.
• Гайку слід затягнути ключем, але допускаючи перетискання.

Підтягуючи цангу, потрібно стежити, щоб не було перекосу, інакше всю роботу доведеться робити знову. Затискаючи гайку ключем, важливо не перестаратися, інакше мідь дасть тріщину і цей шматок труби доведеться відрізати.

З’єднання компресійними фітингами

Саме обтискне кільце для мідних труб забезпечує надійність стикування окремих елементів трубопроводу. Вище було описано, як використовувати цанговий фітинг із таким кільцем на звичайних кінцях труб. Коли потрібен з’єднувач для мідних труб під вальцювання, також застосовуються обтискні фітинги.

Розвальцювання труби можна зробити самостійно за наявності спеціального обладнання. Щоб розширити кінець до потрібного розміру, краще використовувати розвальцьовик, за допомогою якого можна зробити потрібні обчислення та зробити калібрування.

Обтискні фітинги для мідних труб з вальцюванням складаються з муфти та затискної гайки. Вони так само прості у застосуванні:

• На підготовлений та зачищений кінець трубки надягається муфта.
• Кінець іншої труби вставляється в розвальцівник або еспандер і прокручується доти, доки не утворює край під кутом 45°.
• У готове вальцювання вставляється другий кінець муфти і затягується гайкою.

Подібні компресійні фітинги для мідних труб використовуються виключно в зовнішніх трубопроводах і є частиною систем, що обслуговуються. Якщо їх застосували у відпалених (м’яких) виробах, то вистачить зорового огляду при профілактичних перевірках, тоді як у невипалених буде потрібно підтягування затискних гайок.

З’єднання мідних труб обтискними фітингами найчастіше використовується при проведенні ремонту контуру або як тимчасові деталі при проведенні нової магістралі. Вони надійні, довговічні, але потребують періодичної перевірки якості герметизації.

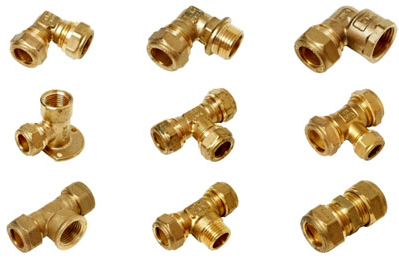

Фітинги з різьбленням

Різьбове з’єднання мідних труб є найчастішим, тому що їх при нагоді легко замінити або використовувати вдруге. Фітинги цього виду можуть мати як зовнішнє, так і внутрішнє циліндричне різьблення.

Трубопровід далеко не єдине місце, де використовуються подібні деталі, і часто є частиною з’єднань елементів сантехніки. По конфігурації різьбові фітинги для мідних труб поділяються на:

• косинці;
• ніпелі;
• муфти;
• заглушки;
• відводи.

Для з’єднання мідних елементів слід вибирати фітинги з латуні, міді або сплавів з вмістом.

Якщо потрібно використовувати різьбовий фітинг на м’якій трубі з міді, то рекомендується «підстрахувати» місце стику опорною втулкою, яка дозволить закрутити гайку, не деформуючи метал.

Прес – фітинги

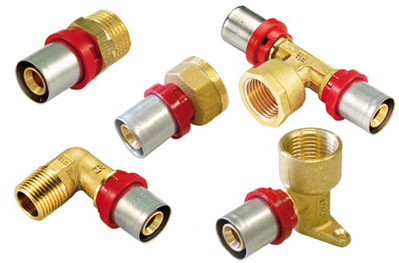

Нероз’ємне з’єднання вважається найнадійнішим, і саме його застосовують, коли труби доведеться «сховати» у підлогу або стіну. Одним із елементів подібної системи є прес – фітинги для мідних труб.

В основі цих деталей спеціальні полімерні ущільнювачі, а для збирання трубопроводу потрібно:

• Відрізати та зачистити трубу потрібної довжини.
• Відкалібрувати отвір.
• Вставити кінці труб у прес – фітінг.
• Стиснути місце стикування перетискними кліщами для мідних труб.

Цей спосіб з’єднання не вимагає нагріву деталей і вважається одним з найшвидших. ущільнювача.

Електрогідравлічний прес для мідних труб використовується фахівцями під час проведення довгих магістралей з численними сполучними вузлами. Більше дороге обладнання має змінні муфти, завдяки яким можна з’єднувати труби різного діаметра від будь-якого виробника.

Для проведення ремонтних або монтажних робіт самостійно можна взяти прес для мідних труб в оренду, що вигідніше, ніж витрачатися на інструмент, який може знадобитися наступного разу нескоро.

Здійснення паяння

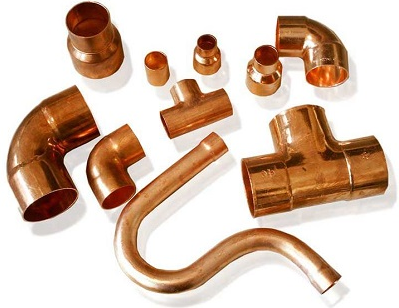

Вважається, що спайка – це найнадійніший спосіб стикування будь-яких труб, і мідні не виняток. Її можна робити шляхом високотемпературного або низькотемпературного з’єднання. До останнього можна віднести фітинги для мідних труб під паяння.

Багато споживачів вважають за краще мати справу з деталями, в які виробник вставив припій ще на етапі виготовлення. Як правило, його поміщають у спеціально зроблену порожнину в розтрубі та найчастіше зустрічаються фітинги з легкоплавким припоєм, для розігріву якого вистачить температури паяльної лампи або будівельного фена.

Технологія з’єднання дуже проста:

• Кінці відрізків мідних труб зачищаються.
• Вставляються у фітинг (можна використовувати американку під паяння мідних труб).
• Нагріти деталь паяльною лампою або феном, щоб припій розтанув і розтікся, спаюючи з нею труби.
• Не переміщувати та не зрушувати місце з’єднання до повного остигання стику.

Цей найпростіший метод паяння труб з міді, хоч і відомий вітчизняному споживачеві і поступово завойовує його симпатію, найбільшу популярність має поки що в країнах Європи та Азії. Деякі з майстрів вважають за краще бачити, скільки вони витрачають припою, використовуючи для цього його тверді сорти та застосовуючи високотемпературне обладнання.

Основні види з’єднання труб із міді та інструменти для цього наведені нижче в таблиці.

Спосіб з’єднання	Деталі	Інструменти стикування	Вид з’єднання
Низькотемпературна капілярна спайка	М’який припій, фітинги	Пальник	нероз’ємний
Високотемпературна капілярна спайка	Наявність твердого припою, фітинги (або без них)	Ацетиленова пальник	нероз’ємний
Капілярна фітингова паяння	Фітинги з внутрішнім припоєм (м’яким)	Будівельний фен, пальник	нероз’ємний
Пресування	Прес – фітинги	Прес – кліщі	нероз’ємний
Компресійне з’єднання	Обтискні фітинги	Гайковий ключ	нероз’ємний
Самофіксуючі деталі	Спеціальні фіксуючі муфти та фітинги	Гайковий ключ	роз’ємний
Фланцева стиковка	Розтрубні фланці	Пальник та гайковий ключ	роз’ємний
Роз’ємні сполучні муфти	Муфти	Розвальцювальник, гайковий ключ	роз’ємний

Як правило, для проведення самостійних робіт споживачі обирають спеціальні фітинги, які за невеликих витрат часу та грошей забезпечують якісне з’єднання мідних труб. Будь-який із перерахованих видів годиться для стикування трубопроводу з цього матеріалу. Вибір залежить від досвіду майстра, складності схеми та зовнішнього чи внутрішнього способу монтажу.
