Основна тема сторінки – водяна тепла підлога своїми руками: як зробити в приватному будинку, на дачі та у ванній з поліпропілену, встановлення пристроїв саморобної системи, а також вимоги до приміщення, проектування та розрахунок.

Спосіб обігріву приміщень за допомогою підлоги відомий людині давно.

Сучасні системи водяної теплої статі є відносною новинкою, проте вже довела свою ефективність, економічність і практичність.

Але найприємніше те, що можна зробити теплу водяну підлогу своїми руками, додатково скоротивши витрати на оплату послуг фахівців. Що потрібно знати?

Тепла підлога водяна своїми руками

Принцип дії водяної підлоги, що обігрівається, простий, проте, пристрій його досить складне, що і обумовлює труднощі, пов’язані з укладанням.

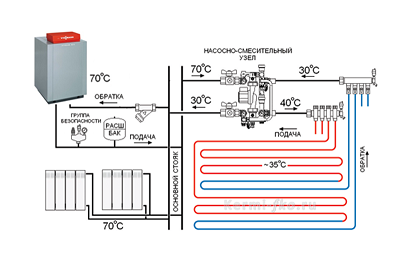

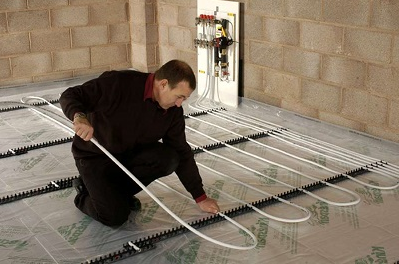

Як правило, підігрівається водою, що циркулює по прокладених трубах підлога, передбачає підготовку поверхні (ретельне вирівнювання, гідроізоляцію, термоізоляцію, заливку чорнової стяжки), монтаж опалювальних контурів і датчиків температури при необхідності, після чого проводиться заливка чистової стяжки і укладання покриття для підлоги.

Зрозуміло, щоб успішно організувати систему теплої водяної підлоги своїми руками, необхідні час, сили і скрупульозний підхід до проектування.

Вимоги до приміщення

Здавалося б, чого вже простіше – достатньо запастися необхідною кількістю комплектуючих.

Однак для того, щоб реалізована опалювальна система, особливо у випадку, коли вона є основною, не розчарувала своєю низькою надійністю та коефіцієнтом корисної дії, варто заздалегідь проаналізувати низку факторів:

1. Вбудовані підлогові системи опалення найкраще закладати в проект будівлі, що будується. Встановлення водяної теплої підлоги своїми руками можливе і в вже готовому приміщенні, проте варто врахувати, що висота стель повинна дозволяти реалізувати витівку. Справа в тому, що товщина «пирога» може відібрати від 8 до 20 см висоти.
2. Враховуючи досить високу вагу стяжки з трубами, основа (перекриття) має бути міцною та надійною.
3. Нерівність основи повинна допускати перепадів більше 5 мм на погонний метр. В іншому випадку значні коливання висоти можуть зумовити суттєве підвищення гідравлічного опору системи, зниження її ефективності, повітря, зменшення терміну служби.
4. Основа повинна бути чистою та сухою. З цією метою стяжці дають добре просохнути, що може відібрати до 3-4 тижнів.
5. Штукатурні роботи необхідно завершити до монтажу теплої водяної підлоги, втім, як вставити вікна та двері.
6. Перш ніж проектувати та укладати водяну теплу підлогу у ванній своїми руками, потрібно переконатися в тому, що рівень тепловтрат у приміщенні не перевищує 100 Вт/м2.

Якщо тепловтрати приміщення через стіни, підлогу, стелю, віконні та дверні отвори перевищують 100 Вт/м2, необхідно попереднє утеплення, інакше опалювальна система виявиться вкрай неефективною в роботі.

Вибір труб

Труби є одним із ключових елементів системи підлогового водного опалення. Не важливо, чи буде облаштована тепла водяна підлога на дачі своїми руками, або ж у міській квартирі, необхідно оцінити всі «за» та «проти», обравши оптимальний за надійністю та ефективністю варіант.

Від вибору на користь того чи іншого типу пайпінгу залежить багато чого:

• надійність системи та її довговічність;
• ефективність теплообміну та тепловіддача від покриття для підлоги в простір приміщення;
• гідравлічний опір кожного контуру, відповідно, їх ККД, та багато іншого.

В даний час для укладання теплої водяної підлоги своїми руками застосовуються:

• поліпропіленові (металопластикові) труби;
• зшиті поліетиленові труби.

Ідеальним варіантом визнано мідний пайпінгОднак він не набув широкого поширення через свою дорожнечу і складність у монтажі.

Тепла водяна підлога своїми руками з поліпропілену – найбільш бюджетний варіант. Труби мають бути придатними для гарячого водопостачання. Для укладання контуру та з’єднань знадобиться спеціальний паяльник.

Однак, незважаючи на досить високу механічну міцність, такі труби відрізняються високим коефіцієнтом температурного розширення, що при стрибках температури води в системі може призвести до порушень цілісності та стабільності властивостей «пирога».

Всі сполуки є потенційно слабкими місцями, здатними дати текти згодом. Оскільки виявлення та усунення протікання пов’язані зі значними складнощами, кількість стиків слід звести до мінімуму. В ідеалі – кожен контур повинен укладатися із цілої труби.

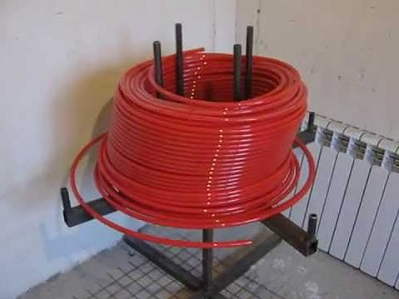

Оптимальним за ціною та експлуатаційними характеристиками варіантом для саморобної водяної теплої підлоги є пайтинг зі зшитого поліетилену. ефект пам’яті.

Що стосується вибору діаметра труб, то побутового використання найчастіше застосовується пайпінг із внутрішнім перетином 16 і 20 мм.

Проектування та розрахунок

Влаштування теплої водяної підлоги своїми руками неможливе без попереднього складання проекту та низки теплотехнічних розрахунків:

• необхідно на міліметровому папері в масштабі накреслити схему укладання контурів з урахуванням розташування меблів;
  провадиться розрахунок труб;
• визначаються тепловтрати приміщення та проводиться розрахунок необхідної тепловіддачі (потужності) майбутньої водяної підлоги з урахуванням ряду факторів (типу та діаметра труб, способу укладання, тепловтрат, необхідної температури тощо);
• неоціненну допомогу у розрахунках надасть спеціальний онлайн-калькулятор; для максимальної точності варто вдатися до допомоги інженерів-теплотехніків;
• виходячи з отриманих даних підбираються распредколлектор, циркуляційний насос та інші компоненти системи.

Особливості першого запуску

Змонтувати теплу підлогу водяною своїми руками у приватному будинку – лише півсправи.

Систему обігріву необхідно вміти грамотно запустити та налаштувати, від цього залежить її довговічність та ефективність:

1. Насамперед, варто спустити повітря. Робиться це поступово контур за контуром. Усі одразу петлі відкривати не можна. Циркуляційний насос встановлюється при цьому на мінімальні оберти.
2. Котел запускається на мінімальну температуру (30-40⁰С) з поступовим підвищенням не більше ніж на 1-2⁰С на добу.

Перед першим пуском системи стяжка має застигнути та просохнути. Додаткове поступове просушування стяжки за допомогою запуску контурів дозволить уникнути температурного шоку та розтріскування.

Висновок

Знаючи основи того, як самому зробити водяну теплу підлогу, втілити в життя ідею не складно. Якщо все зроблено правильно, то витрати та зусилля окупляться з лишком всього за 2-3 роки.
