Тут ви знайдете детальну інформацію про котел для теплої водяної підлоги: твердопаливний, рідкопаливний, електричний та газовий, потужність, а також схема підключення.

Опалювати будівлі нагріваючи підлогу вигадали давно. Найдавніша споруда з такою системою опалення збудована близько 5000 тисяч років тому. Це храмові комплекси Єгипту.

Конструкція є вогнищем, розташованим нижче рівня підлоги і канали димоходу в товщі підлоги. застосовувався «підмішування» холодного повітря для регулювання нагріву.

Використовувався нагрів підлоги швидше для комфорту, ніж опалення. Клімат у тих місцях такий, що й віконні отвори у храмах без скління. Проте система справно досі. Подібну схему опалення використовували і вікінги у своїх будинках. Важко уявити, як відбувалося очищення димарів від сажі, але якось працювало століттями.

Пристрій

У конструкції сучасної водяної теплої підлоги теплоносій циркулює пластиковими трубами, прокладеними в масиві підлоги. Використання як теплоносій рідини замість гарячого повітря збільшує ККД системи. Замість вогнища застосовуються котли для теплої водяної підлоги різної конструкції та ефективності.

Котел для теплої водяної підлоги

По виду палива, що застосовується, котли поділяються на:

• твердопаливні;
• газові;
• електричні;
• рідкопаливні.

Існують конструкції, які можуть використати наскільки видів палива.

Твердопаливний

У твердопаливному котлі для водяної теплої підлоги використовуються як паливо дрова, різне вугілля, пелети – пресовані відходи дерево виробництва.

Продуктивність сильно залежить від якості та вологості палива.

Велика інерція системи, потрібне ручне обслуговування: періодичне закладання палива та наголоси золи. Системи автоматизації подачі палива мають високу ціну та розміри.

При поганій якості палива знижується температура горіння, у зв’язку з чим у димарях утворюється сажа чи конденсат. Періодичні загоряння сажі та хімічна агресивність конденсату призводять до руйнування димоходу.

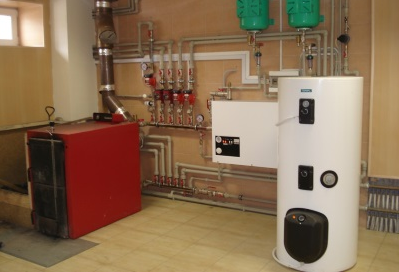

Для монтажу потрібне облаштування повноцінної котельні та місця складування запасів палива. Відповідно до ДСТУ II-35-76 «Котельні установки» та СП 41-104-2000 «Проектування автономних джерел теплопостачання», висота приміщення котельні не повинна бути меншою за 2,5 метри. Об’єм приміщення не менше 7,5 м2 при потужності котла до 30 кВт, і не менше 15 м при більшій потужності.

Природна вентиляція повинна забезпечувати триразову заміну об’єму повітря протягом 1 години, навіть якщо котел має примусову подачу повітря.

Обов’язково природне освітлення, тобто вікно, повинні монтуватися з вогнестійких матеріалів.

Температура теплоносія в системах «тепла підлога» становить 40-50 ° С, при оптимальній температурі експлуатації твердопаливних котлів 70-80 ° С. Для нормального функціонування потрібно встановити теплоакумулятор. Який теж має ціну та займає корисну площу.

До позитивних якостей належить екологічна чистота продуктів згоряння, порівняно низька ціна палива. Твердопаливні котли можуть працювати за конвекційним принципом і не вимагають примусової циркуляції теплоносія. Але системи «тепла підлога» мають великий гідравлічний опір через малий діаметр труб і повноцінно функціонувати без циркуляційних насосів не можуть. Наприклад, використовують із водяними теплими підлогами ТТ котел Будерус.

Рідкопаливний

У таких системах згоряють продукти нафтопереробки від соляру до мазуту. Складається з камери згоряння та форсунки для подачі палива.

Використання систем автоматизації дозволяє не лише автоматично підтримувати потрібну температуру горіння, але й здійснювати запуск та зупинку опалення за таймером. На монтаж не потрібно дозволу.

Недолік – дороге паливо. У процесі роботи система сильно шумить, що потребує додаткової звукоізоляції. Завжди є запах нафтопродуктів.

Через це встановлювати їх краще в окремому приміщенні. Потрібний монтаж ємності для палива. Система залежить від наявності електроенергії та без неї не працює.

Електричний

Електричні котли для теплої водяної підлоги позбавлені всіх недоліків перерахованих вище систем. Немає будь-яких викидів в атмосферу, повна екологічна чистота.

Не потрібно окремого приміщення та спеціального дозволу на монтаж. Процес експлуатації допускає повну автоматизацію запуску, зупинки та підтримки та зміни температури теплоносія. Точність регулювання температури повітря у приміщенні – до 0,5°С. Практично відсутня інерція роботи.

Ціна котла для теплої підлоги (електричного) коливається в межах, залежно від ступеня автоматизації. Не вимагає звукоізоляції при встановленні в житловому приміщенні.

Недолік у нього лише один — ціна електроенергії, що постійно зростає. Крім того, потрібно введення, що відповідає потужності котла для теплої водяної підлоги.

Газовий

Експлуатуються на магістральному, або зрідженому газі. Складається з камери згоряння та газової форсунки. Є варіанти підлогового та настінного монтажу.

Дешевше газу лише тверде паливо.

Чи не працює без електроенергії. Для монтажу потрібен дозвіл Держтехнагляду та спеціальне приміщення, обладнане за нормами СП 41-104-2000 «Проектування автономних джерел теплопостачання», ДСТУ II-35-76 «Котельні установки» та ДСТУ 42-01-2002 «Газорозподільні системи». Можна розмістити котел на кухні, але вона повинна відповідати певним вимогам. Монтувати обладнання дозволено організаціям з ліцензією Держтехнагляду та допуском СРО.

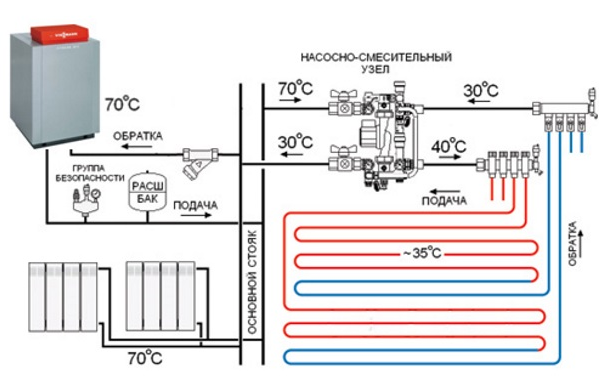

Підключення теплої водяної підлоги від газового котла (схема):

Таким чином, при виборі оптимального джерела нагрівання теплоносія слід враховувати наступні фактори:

• вартість обладнання;
• вартість монтажу;
• вартість палива;
• ступінь автоматизації процесу.

Для надійної та безперебійної роботи опалення необхідно комбінувати опалювальні котли. У продажу є універсальні системи: тверде паливо – електрика. Вдала комбінація: газовий котел основний, а рідинний резервний. У деяких конструкціях потрібна лише заміна форсунки для зміни виду палива.

Не враховуючи економічні чинники оптимальний варіант для водяної теплої підлоги – електричний котел. Він має невеликі габарити, монтується на стіну, системи автоматизації котла інтегруються з водяною теплою підлогою.

Універсальний котел тверде паливо – електрика зможе, якщо не повністю функціонувати, принаймні підтримувати систему в робочому режимі у разі відключення електроенергії. Важливо, що змонтувати такий котел для теплої підлоги можна своїми руками. Але вибирати, зрозуміло, потрібно з урахуванням конкретних чинників. Тепер ви знаєте все про підключення теплої підлоги до котла. Вибирайте варіант, який вам підходить!
